Yükleme vinçleri

Hydraulic timber crane LIV 110NZ.Hydraulic timber crane LIV 120Z.Hydraulic timber crane LIV 150Z.
Hydraulic timber crane LIV 120ZK.Hydraulic timber crane LIV 130ZK.

Umutlarınızı yükseltin.

Orman yükleme vinçleri, orman endüstrisinde çeşitli lojistik hareketlerde odun taşıma amacıyla tasarlanmış temel ekipmanlardır. Vinçler, kendi Ar-Ge çalışmalarımızdan doğan yeniliklerle donatılmış olup, verimli çalışma ve kullanıcı konforuna odaklanılmıştır. Sağlamlık ve dayanıklılık, Tajfun LIV vinçlerinin temel özelliklerindendir.

VİNÇ TİPLERİ

Timber crane Tajfun LIV 130k3.

LIV "K" VİNÇLERİ

"K" vinçleri, tüm kütük türlerinin yanı sıra dökme ve parça yüklerin yüklenmesi için çok yönlü vinçlerdir. Hem kamyonlara monte edilebilir hem de sabit kurulum için uygundur. Taşıma sırasında vinç, yükün üzerine veya yükleme alanına uzunlamasına katlanır.

Devamını oku

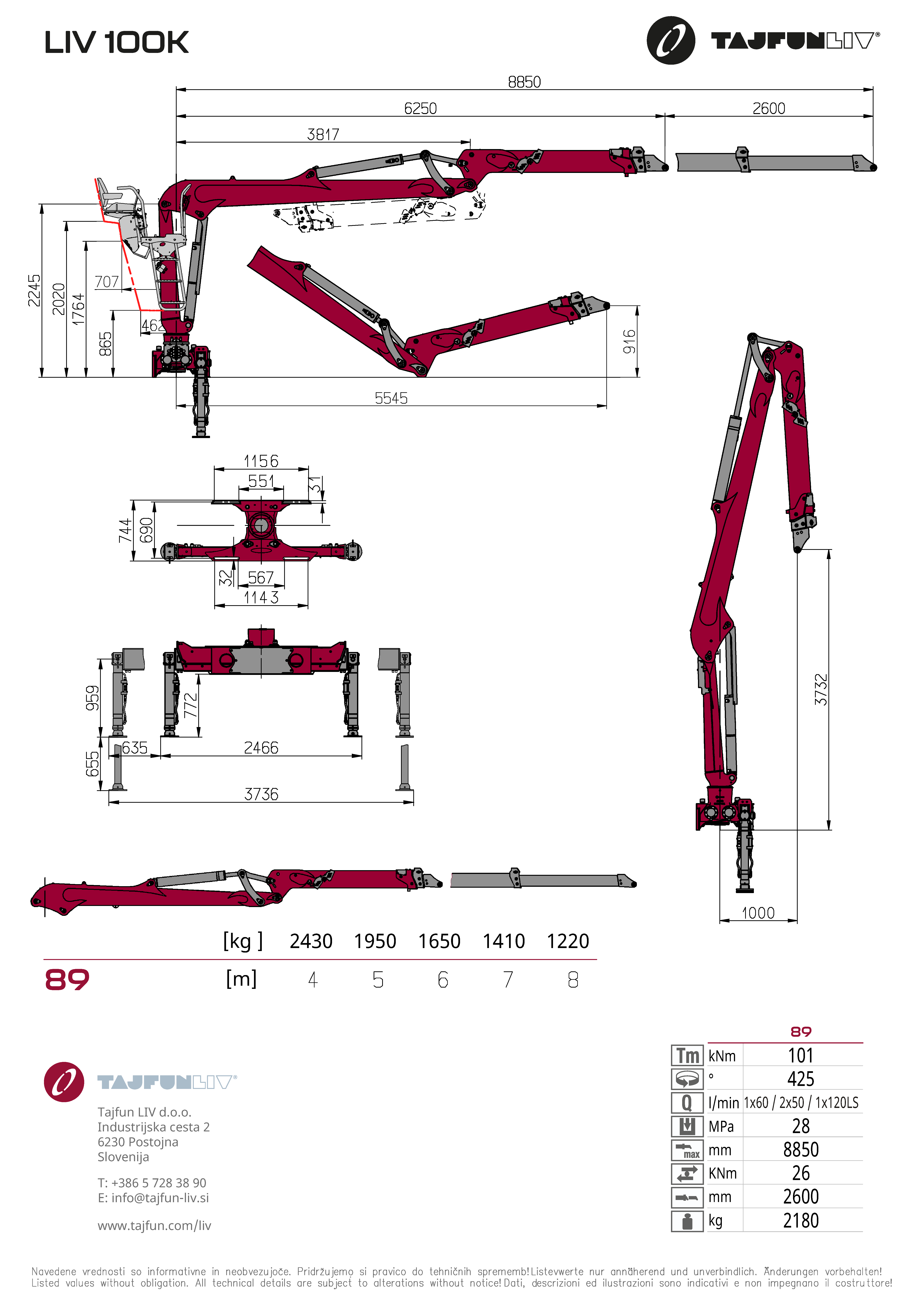

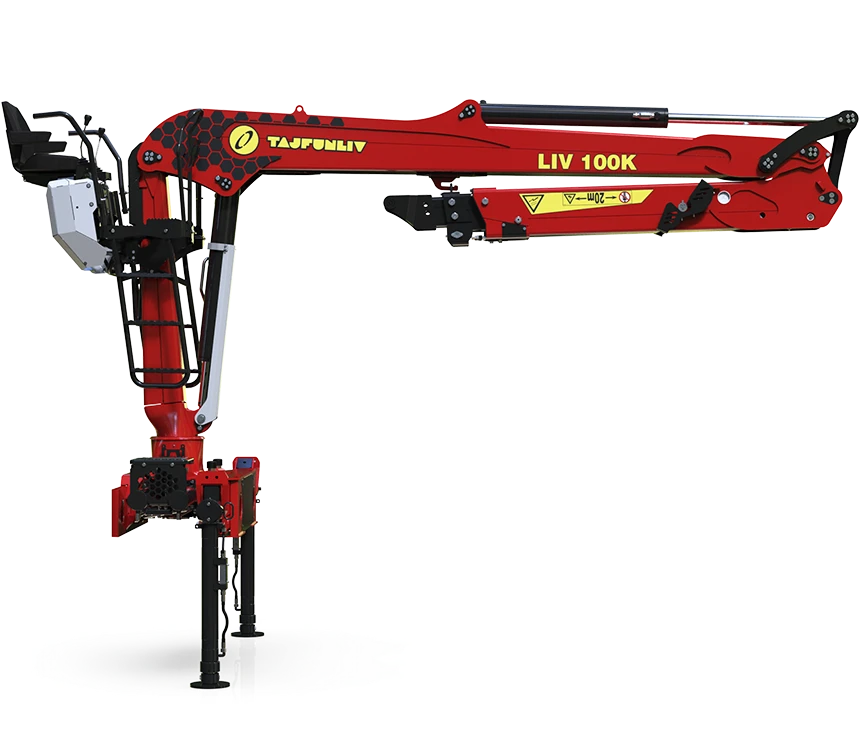

LIV 100K

Maks. kaldırma momenti

101 kNm

Net döndürme torku

26 kNm

Download icon.

LIV 120K

Maks. kaldırma momenti

116 kNm’ye kadar

Net döndürme torku

28 kNm

Download icon.

LIV 120K3

Maks. kaldırma momenti

112 kNm’ye kadar

Net döndürme torku

38 kNm

Download icon.

LIV 130K

Maks. kaldırma momenti

132 kNm’ye kadar

Net döndürme torku

30 kNm

Download icon.

LIV 130K3

Maks. kaldırma momenti

130 kNm’ye kadar

Net döndürme torku

30 kNm

Download icon.

LIV 320K

Maks. kaldırma momenti

311 kNm’ye kadar

Net döndürme torku

41 kNm

Download icon.

14,5 m’ye kadar

Maks. erişim

311 kNm’ye kadar

Maks. kaldırma momenti

422°

Döndürme açısı
Hydraulic timber crane LIV 130ZK.

LIV "ZK" VİNÇLERİ

Piyasadaki ilk Z tipi vinçler, "linkF" mekanizması sayesinde uzatılmış konumda daha fazla güç ve kaldırma kapasitesi sunar; bu da kütüklerin yanı sıra dökme ve parça yüklerin yüklenmesini/boşaltılmasını optimize eder.

Devamını oku
Klasik kaldırma kolu

ZK

Daha kısa kaldırma kolu

ZK2

Teleskopik kaldırma kolu

ZK3

LIV 70ZK

Maks. kaldırma momenti

67 kNm’ye kadar

Net döndürme torku

18 kNm

Download icon.

LIV 90ZK

Maks. kaldırma momenti

83 kNm

Net döndürme torku

21 kNm

Download icon.

LIV 120ZK

Maks. kaldırma momenti

108 kNm’ye kadar

Net döndürme torku

28 kNm

Download icon.

LIV 130ZK

Maks. kaldırma momenti

127 kNm’ye kadar

Net döndürme torku

30 kNm

Download icon.

LIV 155ZK

Maks. kaldırma momenti

142 kNm’ye kadar

Net döndürme torku

32 kNm

Download icon.

LIV 180ZK

Maks. kaldırma momenti

168 kNm’ye kadar

Net döndürme torku

32 kNm

Download icon.

LIV 210ZK

Maks. kaldırma momenti

198 kNm’ye kadar

Net döndürme torku

32 kNm

Download icon.

LIV 120ZK2

Maks. kaldırma momenti

98 kNm

Net döndürme torku

26 kNm

Download icon.

LIV 130ZK2

Maks. kaldırma momenti

123 kNm

Net döndürme torku

30 kNm

Download icon.

LIV 155ZK2

Maks. kaldırma momenti

140 kNm

Net döndürme torku

32 kNm

Download icon.

LIV 180ZK2

Maks. kaldırma momenti

163 kNm

Net döndürme torku

32 kNm

Download icon.

LIV 210ZK2

Maks. kaldırma momenti

195 kNm

Net döndürme torku

34 kNm

Download icon.

LIV 120ZK3

Maks. kaldırma momenti

117 kNm’ye kadar

Net döndürme torku

26 kNm

Download icon.

LIV 130ZK3

Maks. kaldırma momenti

117 kNm’ye kadar

Net döndürme torku

30 kNm

Download icon.

LIV 155ZK3

Maks. kaldırma momenti

140 kNm

Net döndürme torku

32 kNm

Download icon.

LIV 180ZK3

Maks. kaldırma momenti

165 kNm

Net döndürme torku

32 kNm

Download icon.

LIV 210ZK3

Maks. kaldırma momenti

196 kNm

Net döndürme torku

34 kNm

Download icon.

10,5 m’ye kadar

Maks. erişim

198 kNm’ye kadar

Maks. kaldırma momenti

422°

Döndürme açısı
Hydraulic timber crane LIV 120Z.

LIV "Z" VİNÇLERİ

Yana katlanabilen vinçler, taşıma pozisyonunda kamyonda daha az montaj alanı kaplar ve üstün çalışma özellikleriyle öne çıkar. Başlangıçta daha hafif odunların yüklenmesi için tasarlanmış olsalar da, bu vinçler giderek daha fazla parça ve dökme yüklerin taşınmasında da kullanılmaktadır.

LIV 120Z

Maks. kaldırma momenti

107 kNm’ye kadar

Net döndürme torku

28 kNm

Download icon.

LIV 120Z3

Maks. kaldırma momenti

102 kNm

Net döndürme torku

26 kNm

Download icon.

LIV 150Z

Maks. kaldırma momenti

150 kNm’ye kadar

Net döndürme torku

28 kNm

Download icon.

LIV 170Z

Maks. kaldırma momenti

164 kNm’ye kadar

Net döndürme torku

28 kNm

Download icon.

LIV 170Z3

Maks. kaldırma momenti

156 kNm

Net döndürme torku

28 kNm

Download icon.

LIV 190Z

Maks. kaldırma momenti

184 kNm’ye kadar

Net döndürme torku

28 kNm

Download icon.

LIV 230Z

Maks. kaldırma momenti

211 kNm’ye kadar

Net döndürme torku

30 kNm

Download icon.

LIV 270Z

Maks. kaldırma momenti

244 kNm’ye kadar

Net döndürme torku

33 kNm

Download icon.

LIV 300Z inF

Maks. kaldırma momenti

276 kNm’ye kadar

Net döndürme torku

33 kNm

Download icon.

9,6 m’ye kadar

Maks. erişim

276 kNm’ye kadar

Maks. kaldırma momenti

425°

Döndürme açısı
Timber crane Tajfun LIV 120ZK in forest.

TAJFUN LIV KAVRAYICILAR

Tajfun LIV kavrayıcılar, tamamen kendi geliştirme ve üretimimizin sonucudur. Güç ve dayanıklılık özelliklerini, hızlı, akıcı ve verimli çalışmayla birleştiren yapısı sayesinde, Tajfun LIV kavrayıcı, tomruk yükleme ve boşaltma işlemlerinde gerçek bir yardımcıdır.

Tab 1
Tab 2
Tab 3

GO-026X

GO-026X
Button for right scroll.Button for right scroll.Button for right scroll.
LIV Grapple dimension Anom.LIV Grapple dimension B,F,G.LIV Grapple dimension C,D.LIV Grapple dimension E.LIV Grapple dimension H.
Boyutlar

Anom

0,26 m2

B

0,085 m

C

1,51 m

D

0,72 m

E

0,72 m

F

0,51 m

G

0,81 m

H

0,4 m

50 l/dk’de açılma süresi

1,8 s

Maks. çalışma basıncı

23 MPa

50 l/dk’de kapanma süresi

1,7 s

Maks. yük

40 kN

Kavrama kuvveti

14,4 kN

Ağırlık

155 kg

GO-037X

GO-037X
Button for right scroll.Button for right scroll.Button for right scroll.
LIV Grapple dimension Anom.LIV Grapple dimension B,F,G.LIV Grapple dimension C,D.LIV Grapple dimension E.LIV Grapple dimension H.
Boyutlar

Anom

0,36 m2

B

0,11 m

C

1,75 m

D

0,83 m

E

0,83 m

F

0,58 m

G

0,94 m

H

0,45 m

50 l/dk’de açılma süresi

1,8 s

Maks. çalışma basıncı

23 MPa

50 l/dk’de kapanma süresi

2,7 s

Maks. yük

40 kN

Kavrama kuvveti

19,4 kN

Ağırlık

215 kg

GO-043X

GO-043X
Button for right scroll.Button for right scroll.Button for right scroll.
LIV Grapple dimension Anom.LIV Grapple dimension B,F,G.LIV Grapple dimension C,D.LIV Grapple dimension E.LIV Grapple dimension H.
Boyutlar

Anom

0,41 m2

B

0,115 m

C

1,86 m

D

0,91 m

E

0,91 m

F

0,63 m

G

1,02 m

H

0,49 m

50 l/dk’de açılma süresi

2,1 s

Maks. çalışma basıncı

23 MPa

50 l/dk’de kapanma süresi

3,1 s

Maks. yük

50 kN

Kavrama kuvveti

20 kN

Ağırlık

245 kg

GO-053

GO-053
Button for right scroll.Button for right scroll.Button for right scroll.
LIV Grapple dimension Anom.LIV Grapple dimension B,F,G.LIV Grapple dimension C,D.LIV Grapple dimension E.LIV Grapple dimension H.
Boyutlar

Anom

0,53 m2

B

0,15 m

C

2,26 m

D

0,93 m

E

0,93 m

F

0,69 m

G

1,1 m

H

0,49 m

50 l/dk’de açılma süresi

2,4 s

Maks. çalışma basıncı

23 MPa

50 l/dk’de kapanma süresi

3 s

Maks. yük

90 kN

Kavrama kuvveti

18,5 kN

Ağırlık

340 kg

GO-053X

GO-053X
Button for right scroll.Button for right scroll.Button for right scroll.
LIV Grapple dimension Anom.LIV Grapple dimension B,F,G.LIV Grapple dimension C,D.LIV Grapple dimension E.LIV Grapple dimension H.
Boyutlar

Anom

0,51 m2

B

0,16 m

C

2,07 m

D

0,85 m

E

0,85 m

F

0,68 m

G

1,1 m

H

0,49 m

50 l/dk’de açılma süresi

2,1 s

Maks. çalışma basıncı

23 MPa

50 l/dk’de kapanma süresi

3,1 s

Maks. yük

50 kN

Kavrama kuvveti

18 kN

Ağırlık

260 kg

POLİP KAVRAYICILAR TAJFUN LIV

Hidrolik vinçlerle ikincil hammadde ve atık malzeme taşımada çalışmak üzere kendi geliştirdiğimiz yeni bir polip kavrayıcı.

PO-250 6X

Button for right scroll.Button for right scroll.Button for right scroll.
Dimensions of open polyp grapple.Dimensions of closed polyp grapple.Dimensions of open polyp grapple from above.Dimension of polyp rotator.Dimension of polyp rotator 2.
Boyutlar  (mm)

A

1730

B

1553

C

1112

D

594

E

1550

F

474

G

113

H

250

I

811

J

1017

Kapasite

0,25 m3

Maks. Basınç – Kepçe

250 bar

Tırnak sayısı

6

Maks. geri dönüş yağı debisi – Kepçe

70 l/min

Maks. yük

2 t

Ağırlık

411 kg

Kapanma kuvveti

14 kN
